现代电子电路中，电容器是不可少的元件，应用于各种电子设备中。无论是简单的RC电路还是复杂的数字系统，电容器都是重要的配件。本文将详细介绍电容器在电路板上的连接方式，以帮助工程师和技术爱好者更好地理解和应用这一关键元件。

电容在电路板上怎么接

电容器的种类与特性

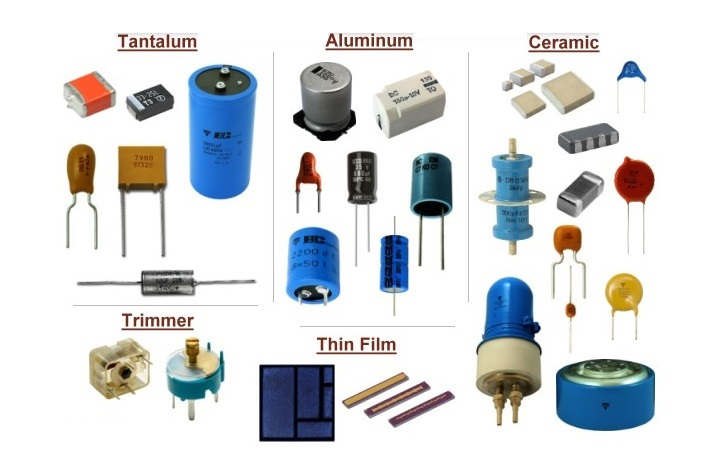

电容器主要分为电解电容、陶瓷电容、铝电解电容等。每种电容器都有其独特的特性和应用场景。例如，电解电容通常用于需要大容量储能的场合，而陶瓷电容则因其小体积和高频特性被应用于信号耦合和滤波电路中。了解不同电容器的特性是正确选择和使用的前提。

连接电容器时，必须注意其极性。特别是电解电容，通常标有正负极。错误的极性连接会导致电容器损坏甚至引发安全事故。因此，在电路板上安装电解电容时，务必确保其正极与负极正确对应。

焊接是电容器连接到电路板上的主要方法。在进行焊接时，应确保焊接点干净、无氧化，并适当控制焊接温度和时间，以避免损坏电容器或电路板。合理的焊接布局和走线可以减少电路板的电磁干扰和信号衰减。

电容器在滤波电路中的应用非常。通过合理连接电容器，可以有效降低电路中的交流成分，提高信号的稳定性。例如，在电源滤波电路中，通常将电解电容与陶瓷电容并联使用，以兼顾大容量和低ESR（等效串联电阻）的需求。

去耦电容用于消除电路中的高频噪声，提高信号的完整性。在集成电路的电源引脚附近安装去耦电容是常见的做法。通常选择小容量、低ESR的陶瓷电容作为去耦电容。

某些设计中，需要在电路板的层间或元件之间跨接电容器，以实现特定的电路功能或提高电路性能。例如，在多层板设计中，通过在电源层和地平面之间跨接电容器，可以降低电源平面的阻抗，提高电源的稳定性。

连接电容器时，必须遵守相关的安全规范和标准。特别是涉及高压或大电流的应用场合，必须确保电路设计的合理性和可靠性，以避免安全事故的发生。

完成电容器的连接后，必须进行严格的测试与验证工作。通过示波器、频率计等测试设备检查电路的性能指标是否符合设计要求。对于复杂电路系统，还应进行长时间的老化测试以评估其稳定性和可靠性。

随着时间的推移和环境的变化，电容器可能会出现性能下降或失效的情况。因此，定期对电路板进行检查和维护是必要的。及时发现并更换失效的电容器可以确保电路系统的正常运行和延长其使用寿命。
